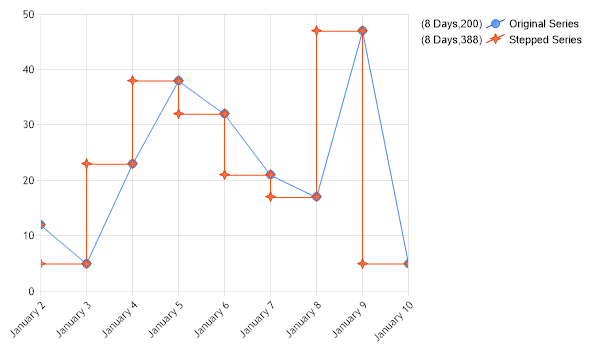

Step Line
<%@ Page Language="C#" Description="dotnetCHARTING Component" %>
<%@ Register TagPrefix="dotnet" Namespace="dotnetCHARTING" Assembly="dotnetCHARTING"%>
<%@ Import Namespace="System.Drawing" %>
<%@ Import Namespace="System.Drawing.Drawing2D" %>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<title>.netCHARTING Sample</title>
<script runat="server">
void Page_Load(Object sender,EventArgs e)
{
Chart.Type = ChartType.Combo;//Horizontal;
Chart.Size = "600x350";
Chart.TempDirectory = "temp";
Chart.Debug = true;
//Chart.Title = ".netCHARTING Sample";
Chart.DefaultSeries.Type = SeriesType.Line;
// Demonstrates how a step line can be created from a normal line.
// *DYNAMIC DATA NOTE*
// This sample uses random data to populate the chart. To populate
// a chart with database data see the following resources:
// - Classic samples folder
// - Help File > Data Tutorials
// - Sample: features/DataEngine.aspx
SeriesCollection mySC = getRandomData();
// Add the random data.
Chart.SeriesCollection.Add(mySC);
Chart.SeriesCollection.Add(makeDateTimeStepSeries(mySC[0]));
Chart.SeriesCollection[0].Name = "Original Series";
Chart.SeriesCollection[1].Name = "Stepped Series";
}
SeriesCollection getRandomData()
{
SeriesCollection SC = new SeriesCollection();
Random myR = new Random(1);
DateTime dt = new DateTime(2006,1,1);
for(int a = 1; a < 2; a++)
{
Series s = new Series();
s.Name = "Series " + a.ToString();
for(int b = 1; b < 10; b++)
{
Element e = new Element();
//e.Name = "Element " + b.ToString();
e.XDateTime = dt = dt.AddDays(1);
e.YValue = myR.Next(50);
s.Elements.Add(e);
}
SC.Add(s);
}
return SC;
}
Series makeDateTimeStepSeries(Series s)
{
// This method creates a series with an additional element for each original element which creates steps.
Series ns = new Series();
for(int i = 0; i < s.Elements.Count;i++)
{
if(i > 0)
ns.Elements.Add(new Element(s.Elements[i-1].Name,s.Elements[i-1].XDateTime.AddSeconds(1),s.Elements[i].YValue));
ns.Elements.Add(new Element(s.Elements[i].Name,s.Elements[i].XDateTime,s.Elements[i].YValue));
}
return ns;
}
</script>
</head>
<body>
<div style="text-align:center">
<dotnet:Chart id="Chart" runat="server" >
</dotnet:Chart>
</div>
</body>
</html>
<%@ Page Language="vb" Description="dotnetCHARTING Component" %>
<%@ Register TagPrefix="dotnet" Namespace="dotnetCHARTING" Assembly="dotnetCHARTING"%>
<%@ Import Namespace="System.Drawing" %>
<%@ Import Namespace="System.Drawing.Drawing2D" %>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<title>.netCHARTING Sample</title>
<script runat="server">
Sub Page_Load(ByVal sender As Object, ByVal e As EventArgs)
Chart.Type = ChartType.Combo 'Horizontal;
Chart.Size = "600x350"
Chart.TempDirectory = "temp"
Chart.Debug = True
'Chart.Title = ".netCHARTING Sample";
Chart.DefaultSeries.Type = SeriesType.Line
' Demonstrates how a step line can be created from a normal line.
' *DYNAMIC DATA NOTE*
' This sample uses random data to populate the chart. To populate
' a chart with database data see the following resources:
' - Classic samples folder
' - Help File > Data Tutorials
' - Sample: features/DataEngine.aspx
Dim mySC As SeriesCollection = getRandomData()
' Add the random data.
Chart.SeriesCollection.Add(mySC)
Chart.SeriesCollection.Add(makeDateTimeStepSeries(mySC(0)))
Chart.SeriesCollection(0).Name = "Original Series"
Chart.SeriesCollection(1).Name = "Stepped Series"
End Sub
Function getRandomData() As SeriesCollection
Dim SC As SeriesCollection = New SeriesCollection()
Dim myR As Random = New Random(1)
Dim dt As DateTime = New DateTime(2006,1,1)
For a As Integer = 1 To 1
Dim s As Series = New Series()
s.Name = "Series " & a.ToString()
For b As Integer = 1 To 9
Dim e As Element = New Element()
'e.Name = "Element " + b.ToString();
dt = dt.AddDays(1)
e.XDateTime = dt
e.YValue = myR.Next(50)
s.Elements.Add(e)
Next b
SC.Add(s)
Next a
Return SC
End Function
Function makeDateTimeStepSeries(ByVal s As Series) As Series
' This method creates a series with an additional element for each original element which creates steps.
Dim ns As Series = New Series()
For i As Integer = 0 To s.Elements.Count - 1
If i > 0 Then
ns.Elements.Add(New Element(s.Elements(i-1).Name,s.Elements(i-1).XDateTime.AddSeconds(1),s.Elements(i).YValue))
End If
ns.Elements.Add(New Element(s.Elements(i).Name,s.Elements(i).XDateTime,s.Elements(i).YValue))
Next i
Return ns
End Function
</script>
</head>
<body>
<div style="text-align:center">
<dotnet:Chart id="Chart" runat="server" >
</dotnet:Chart>
</div>
</body>
</html>
- Sample FilenameStepLine.aspx
- Version4.0
- Uses DatabaseNo
